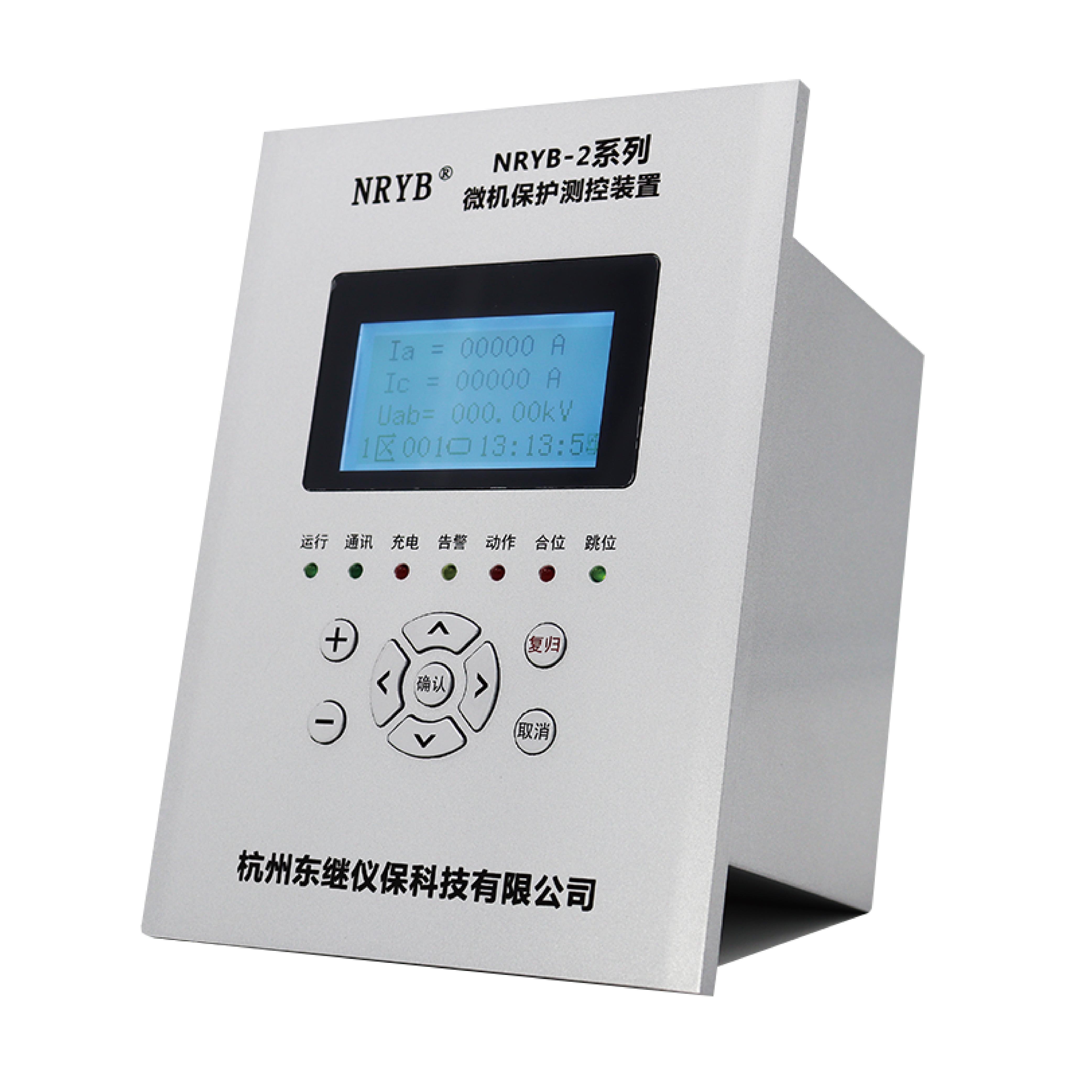

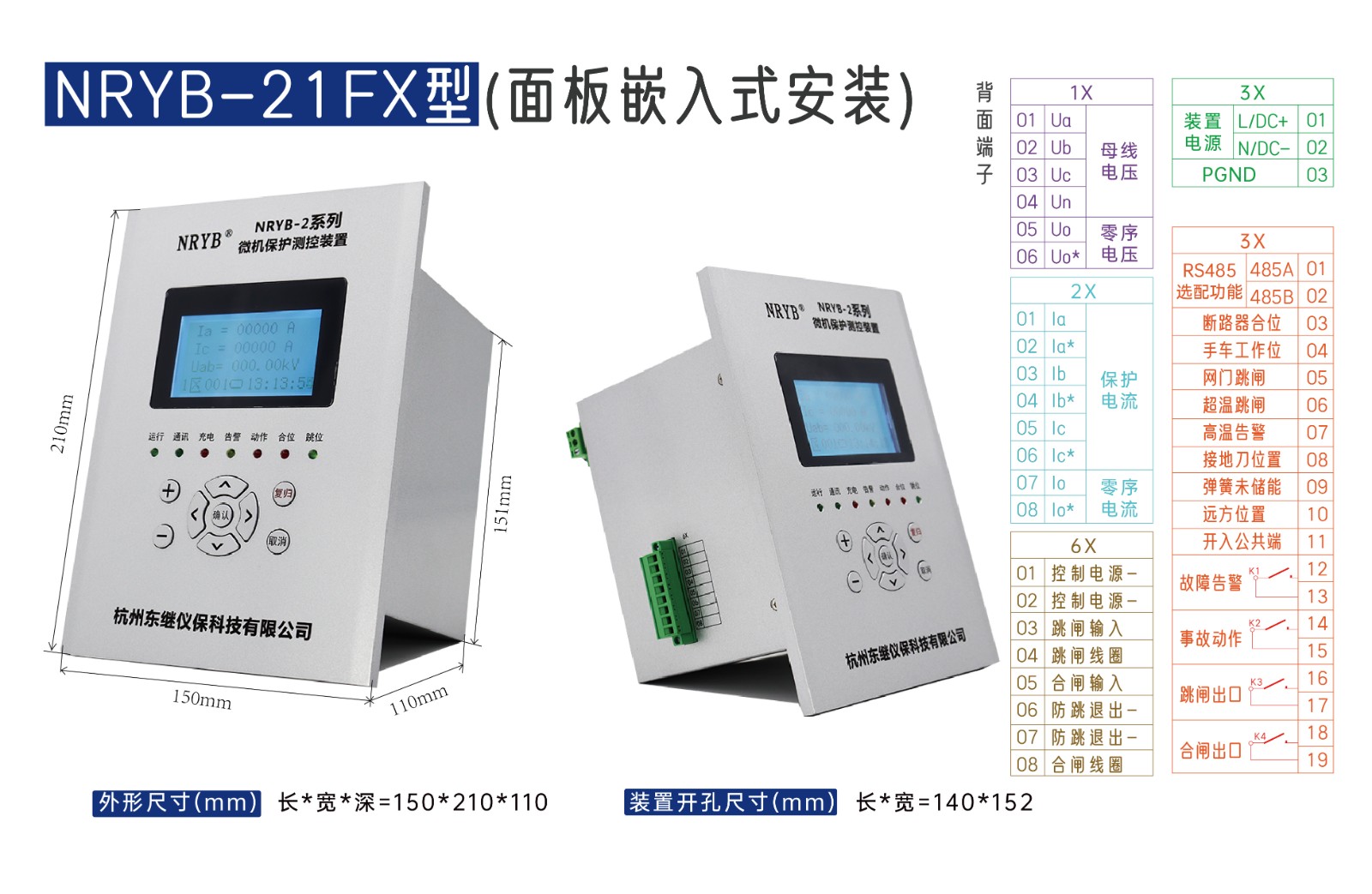

NRYB-21FX型微机保护测控装置

适用于10kV及以下中低压系统的线路保护、测量、控制和监视。装置采用先进的数字信号处理技术和数字通信技术，既适用于常规变电站，也适用于综合自动化系统。

详细介绍


强大的测量功能	采集计算UA、UB、UC、UAB、UBC、UCA、U0、I0、IA、IB、IC、P、Q、COSΦ、f。
	相角显示：测量、保护电量都具有相角显示功能，方便接线检查；
	计算各相电压、保护电流的谐波畸变率；计算各相电压、电流的1-15次谐波幅值；
	四象限电度计量；
	7路遥信名称可以自由定义，方便用户选择；
	信号出口、跳闸出口逻辑可自由整定。

NRYB-21F9微机综合保护装置

保护功能	速断保护（低压、方向闭锁过流判据）；两段定时限过流保护（低压、方向闭锁过流判据）反时限过流保护(一般、非常、极端)；两段过电压保护；两段低电压保护；两段过频保护；两段低频保护；逆功率保护、过负荷；零序过流I段保护；零序过流II段保护（定时限反时限可选择）；零序电流自产；零序过压保护；4路非电量保护；CT断线，PT断线；电压畸变保护；
硬件资源	开关量输入：8路
	开关量输出：4路（预告、事故、跳闸、合闸）
	模拟量输入4U+4I： Ua、Ub、Uc、Ia、Ib、Ic、UAB、UBC、UCA、Ux、3I0、f、P、Q、COS

NRYB-21F3 微机进线自投保护装置

保护功能	速断保护（低压闭锁，方向闭锁过流判据）；两段定时限过流保护（低压闭锁，方向闭锁过流判据）；反时限过流保护(一般、非常、极端)；低周减载保护（无流闭锁，低压闭锁）（滑差闭锁可退）；过电压保护；低电压保护（有流闭锁功能）；零序过流保护；过负荷；CT断线，PT断线；零序电流自产；单向进线自投、进线自复
硬件资源	开关量输入：8路
	开关量输出：4路（告警、合对侧、跳闸、合闸）
	模拟量输入4U+4I：Ua、Ub、Uc、Ia、Ib、Ic、UAB、UBC、UCA、Ux、3I0、f、P、Q、COS

	NRYB-	线路保护21F2	配变保护21F0	电动机保护21F6	电容器保护21F4
保护功能	速断保护(低压闭锁，方向闭锁过流判据）	√	√	√	√
	两段定时限过流保护(低压闭锁，方向闭锁过流判据）	√	√	√	√
	过流三段反时限过流保护(一般、非常、极端）	√	√	√	√
	加速段保护(低压闭锁，方向闭锁过流判据）	√	×	×	×
	低周减载保护(无流闭锁，低压闭锁)(滑差闭锁可退）	√	×	×	×
	过电压保护、低电压保护(有流闭锁功能）	√	√	√	√
	两段零序过流保护(I段定时限、反时限可选）	√	√	√	√
	过负荷告警	√	√	√	×
	零序过压保护	√	√	√	√
	4路非电量保护(名称可选择）	×	4路	4路	×
	重合闸保护	√	×	×	×
	充电保护	√	×	×	×
	起动速断保护	×	×	√	×
	过热保护	×	×	√	×
	正序过流保护	×	×	√	×
	负序过流保护	×	√	√	×
	电流畸变保护	√	×	×	×
	电压畸变保护	√	×	×	×
辅助功能	开关量输入	8路
	开关量输出	告警、事故、跳闸、合闸
	模拟量输入	4I+4U 4I+4U 4I+4U 4I+4U
	模拟量显示（电量，电度计量，谐波分析）	Ua、Ub、Uc、Ia、Ib、Ic、UAB、UBC、3U0/UL、3I0、f、P、Q、COS，四象限电度
		计算各相电压、测量电流的谐波畸变率；
		计算各相电压电流的1-15次谐波幅值；
	标准操作回路，跳、合闸电流自适应	内置防跳回路 (不用可解除)；带操作回路
	485通讯	1路，Modbus RTU协议
