YBKJ-980S 电能质量在线监测装置
YBKJ-980S 电能质量在线监测装置

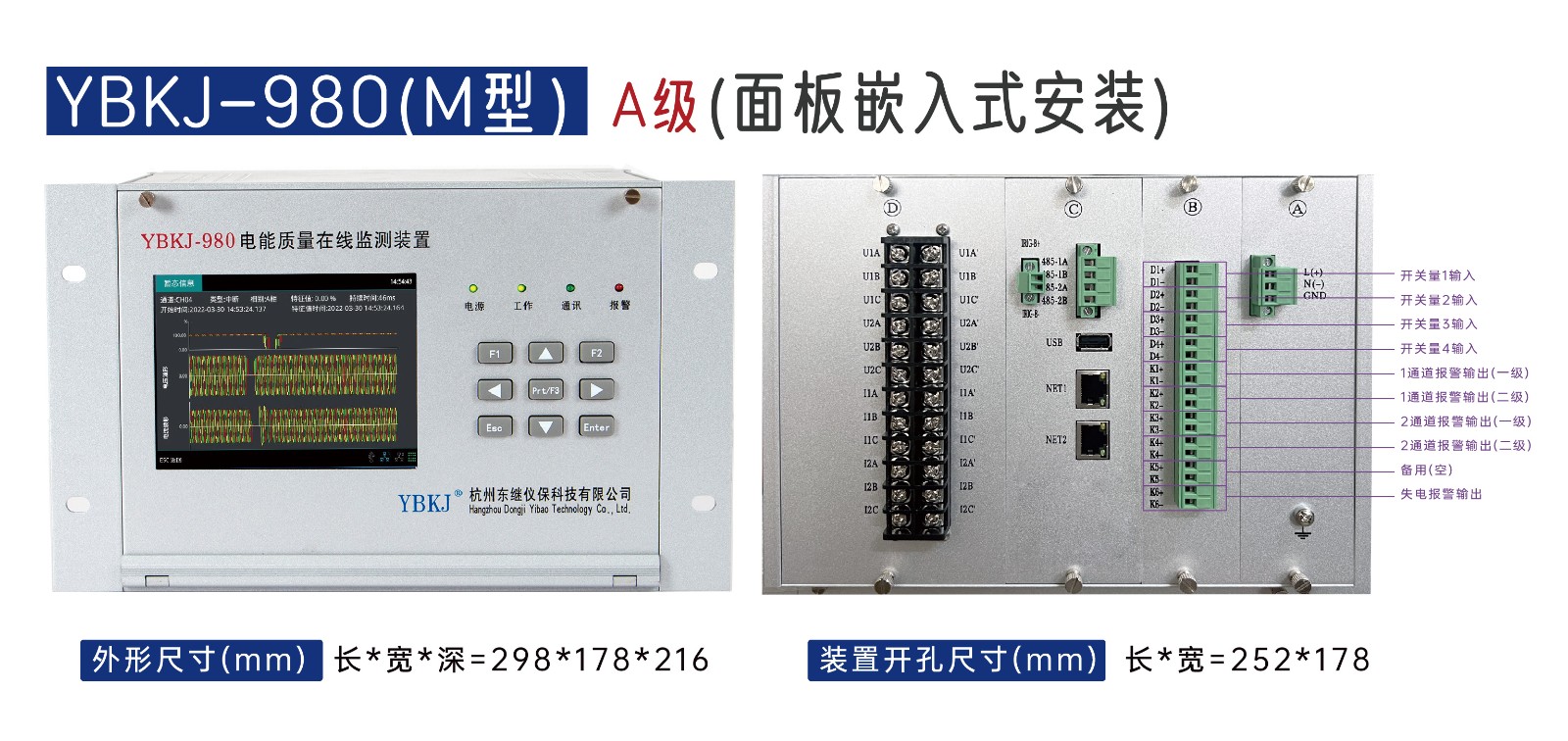

YBKJ-980S电能质量在线监测装置配置有5.6〞的彩色LCD显示屏,分辨率达640*480,可以图形方式显示电能质量数据。同时面板上设有八个LED信号灯,可作为电源、运行、通讯和电能...

详细介绍

YBKJ-980S电能质量在线监测装置配置有5.6〞的彩色LCD显示屏,分辨率达640*480,可以图形方式显示电能质量数据。同时面板上设有八个LED信号灯,可作为电源、运行、通讯和电能质量指标越限时的告警信号指示。面板上还设有九个按键作为人机操作的接口,通过按键操作,可在LCD显示屏上进行查看、修改、设置等操作。


附件下载:   YBKJ-980S 电能质量监测装置.pdf


监测装置特点:

我公司研制的YBKJ-980S电能质量在线监测装置,ARM加DSP数据采集板模式, DSP具有极强的数据处理能力用来完成数据的采集与传输,核心硬件处于国内先进水平。

ARM用来进行数据的计算、统计、显示、存储、按键、通讯。采用LINUX嵌入式操作系统作为软件平台,全部软件采用C++ 高级语言编程,保证了系统的高可靠性和高移植性。

DSP数据采集部分采用同步采样的16位高速A/D转换器,采集精度高,实测精度达到电能质量监测指标国家标准A级的要求;

大容量的存储空间,满足电能质量在线监测装置对数据存储的要求,可保存最长1年的历史数据掉电不丢失。

采用了硬件锁相环技术,频率自动跟踪,防止了在电力系统频率变化时对监测指标的影响,防止了频率“泄漏”。

强大的通讯接口,装置配置了工业以太网,通讯速率高达100Mbps,还配置有RS485、USB通讯接口,可选择多种通讯方式与远方管理中心交互数据;

核心硬件采用四层印刷电路板(PCB)工艺和SMT工艺,硬件可靠性和电磁兼容能力达到国内先进水平,达到了国标对电能质量在线监测装置的EMC的要求。

在监测功能方面,装置除具有常规的电能质量稳态指标的监测外,还对电能质量的暂态扰动,主要是电压的骤升、骤降进行监测和记录,具有较强的实用性。


监测装置的主要功能

基本监测指标:

电网频率、三相基波电压、电流有效值,基波有功功率、无功功率、功率因数、相位等;

电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负序电压、电流;

谐波(2~65次):包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位。

高级监测指标:间谐波、电压波动、闪变,电压骤升、骤降、短时中断、暂时过电压。

显示功能:

装置面板上带有大屏幕彩色LCD显示屏,实时显示电能质量监测指标的数据。

设置功能:可对装置基本参数、越限参数进行设置、修改和查看,并设有密码保护。

记录存储功能:装置内置TF卡,可对基本监测指标和高级监测指标实时保存,实时数据在装置上最长保存时间为1年,之后按“先进先出”原则更新。

统计功能:装置具有对主要监测指标的在线统计功能,可统计分钟内监测指标的三秒平均值。

通讯功能:装置提供多种通讯接口方式,实现监测数据的实时传输或定时提取存储记录,可通过工业以太网接口与远方电能质量管理中心通讯,也可通过RS232C/RS485接口,以GPRS方式(定制)与远方通讯。

对时功能:监测装置具备网络对时功能,可保持与远方管理中心的时钟一致。同时具备B码对时功能,保证装置时钟的准确性。

事件触发记录功能:可根据设定事件触发阈值,记录事件触发记录并保存事件日志以供查询。



监测装置主要技术指标

1) 电压最大允许误差:±0.1%

2) 电流最大允许误差:±0.1%

3) 频率最大允许误差:±0.01Hz

频率测量范围:42.5Hz~57.5Hz

4)三相电压负序不平衡度最大允许误差:±0.15%

三相电流不平衡度最大允许误差:±1%

5) 闪变最大允许误差:±5%

电压波动最大允许误差:±5%

6)谐波最大允许误差:A级

间谐波最大允许误差:A级



级别

被测量

条件

最大允许误差

相角误差

A

电压

Uh≥1%UN

5%Uh

≤±5°

或h×±1

Uh<1%UN

0.05%UN

电流

Ih≥3%IN

5%Ih

≤±5°

或h×±1

Ih<3%IN

0.15%IN

表中 1.Un为标称电压,Uh为谐波电压测量量;In为额定电流,Ih为谐波电流测量量。

2.A级仪器频率测量范围为0~2500Hz,用于较精确的测量,仪器的相角测量误差小于等于±5°或±1×h°

7) 间谐波:要求同谐波;


监测装置电气性能及其它技术指标

1〕工作电源

           交流:220V±20% ;50Hz±2.5Hz;谐波畸变率不大于15%或直流:220V±20%,纹波系数不大于5%


2〕电流信号输入

       输入方式:电流互感器输入;

       额定值In:1A、5A;

       测量范围:5mA~1.2A、10mA~6A

       功率消耗:不大于0.5VA/路;

       过载能力:4In     连续工作;10In    允许1s。


3〕电压信号输入

       输入方式:电压互感器输入、直接输入法;

       额定值Un:57.7V/100V、220V/380V;

       测量范围:5V~120V、10V~420V;

       功率消耗:不大于0.5VA/路;

       过载能力:1.2Un 连续工作;4Un    允许1s。

       输入阻抗:大于100kΩ。


4〕开关量输入、输出

开关量输入标称电压:DC 12V外激励

开关量输出方式:电磁式继电器输出

开关量输出接通容量:8A连续,250V AC / 24V DC

特别提示:越限报警为常开干节点,失电报警为常闭干节点。


5〕安全性能

♦ 绝缘强度

装置能承受有效值为2500V、频率为50Hz、历时1min 的绝缘强度试验,而无击穿和闪络现象。

♦ 绝缘电阻

用开路电压为500V 的兆欧表测量装置的绝缘电阻值,正常试验大气条件下各等级的各回路绝缘电阻不小于20MΩ。

♦冲击电压

在正常试验大气条件下,装置的电源输入回路、交流输入回路、输出触点回路对地以

及回路之间能承受1.2/50μs 的标准雷电波的短时冲击电压试验,开路试验电压6kV。

♦耐湿热性能

装置应能承受GB/T 2423.9-2001规定的恒定湿热试验。试验温度+40℃±2℃、相对湿度(93±3)%,试验时间为48小时,在试验结束前2小时内,用500V直流兆欧表,测量各外引带电回路部分外露非带电金属部分及外壳之间、以及电气上无联系的各回路之间的绝缘电阻应不小于1.5MΩ;介质耐压强度不低于表1规定的介质强度试验电压幅值的75%。

〕电磁兼容性能

♦静电放电抗扰度

通过GB/T 17626.2-1998规定的严酷等级为IV级的静电放电抗扰度试验。

♦射频电磁场辐射抗扰度

通过GB/T 17626.3-1998规定的严酷等级为III级的射频电磁场辐射抗扰度试验。

♦快速瞬变脉冲群抗扰度

通过GB/T 17626.4-1998规定的严酷等级为IV级的快速瞬变脉冲群抗扰度试验。

♦脉冲群抗扰度

通过GB/T 17626.12-1998规定频率为100kHz和1MHz严酷等级为III级的脉冲群抗扰度试验。

♦浪涌(冲击)抗扰度

通过GB/T 17626.5-1998规定1.2/50us严酷等级为III级的浪涌抗扰度试验。

〕机械性能

♦振动

装置能承受 GB/T 11287-2000 中3.2.1及3.2.2规定的严酷等级为I级的振动耐久能力试验。

♦冲击

装置能承受GB/T14537-1993中4.2.1及4.2.2规定的严酷等级为I级的冲击响应试验。

♦碰撞

装置能承受GB/T14537-93中4.3规定的严酷等级为I级的碰撞试验。
